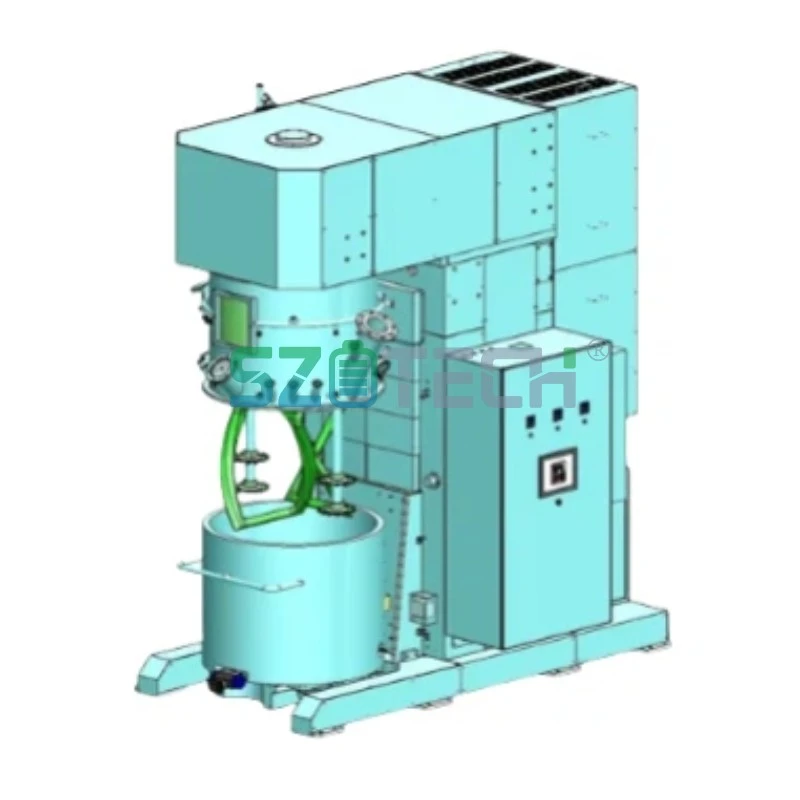

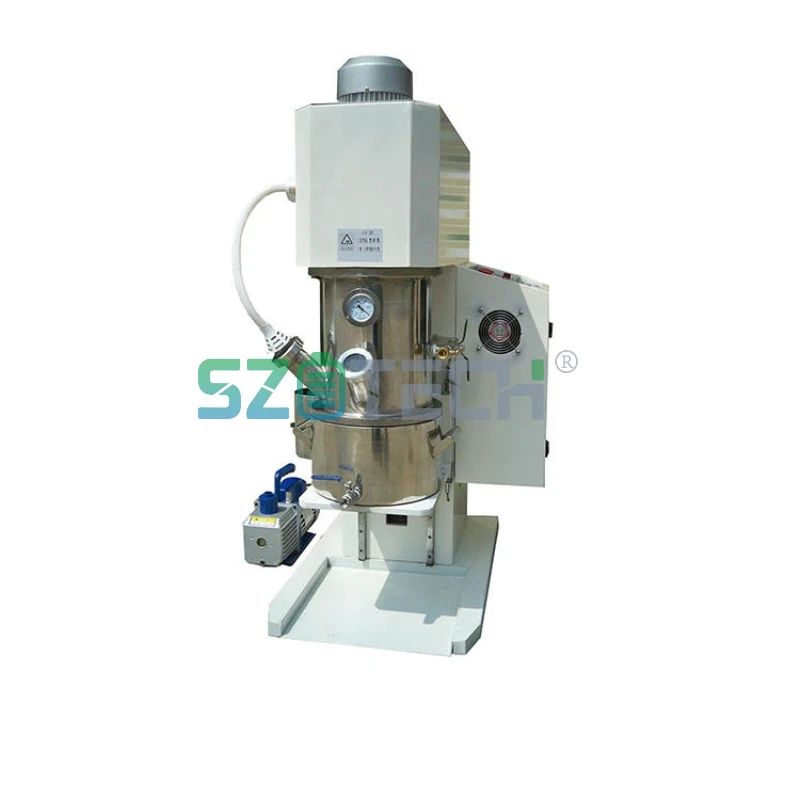

배터리 소재 개발용 슬러리 혼합 시스템
YC-10L 슬러리 혼합 시스템은 배터리 재료 개발 및 소규모 배치 전극 슬러리 준비를 위해 구성되었습니다. 이는 동일한 혼합 용기에서 두 개의 유성식 교반 패들, 별도의 고속 분산 샤프트 및 진공 작동을 사용합니다.
유성 회전 속도는 0~50rpm이고, 교반 패들 속도는 0~100rpm입니다. 분산 샤프트는 60mm 분산 디스크를 사용하며 최대 6200rpm으로 작동합니다.
혼합 배럴의 설계 용량은 14L이고 유효 작업 용량은 10L입니다. 내벽은 SUS304L 스테인리스 스틸이며 80방 거울 광택 마감 처리되어 있습니다. 이중벽 배럴은 가열 또는 냉각을 위해 순환수에 연결될 수 있습니다.
-0.098MPa 이하까지 진공운전이 가능합니다. 상부 배럴에는 강화 유리가 포함된 2개의 Φ80mm 투시창이 있어 작동 중에 혼합 상태를 관찰할 수 있습니다.
재료 온도는 0~200도 범위에서 금속 열전대로 측정됩니다. 지정된 온도 측정 오차는 ±1도입니다.
이 기계는 배터리 재료 연구, 슬러리 제제 테스트 및 대규모 생산 전 소규모 배치 준비에 사용됩니다.
기본 기술 매개변수
1. 기계 이름 및 모델
기계 유형:유성 진공 믹서
모델:YC-10L
2. 기본 구조
캔틸레버 빔 크로스-암 구조
혼합 배럴에서 직접 온도 측정
3차원-나선형 교반 패들 2개
2개의 분산 디스크가 있는 1개의 고속 분산 샤프트-
Q235A 탄소강으로 제작된 기계 지지 프레임
3. 낮은 혼합 배럴
배럴 크기:Φ300×200mm
디자인 양: 14 L
효과적인 작업량: 10 L
내부 벽 재료:SUS304L 스테인레스 스틸
표면 마무리:거울 광택, 80방
믹싱 배럴과 상부 배럴은 실링 링으로 밀봉되어 챔버 내부의 진공을 유지합니다.
난방 또는 냉방을 위해 순환수 시스템에 연결하기 위한 이중{0}}벽 배럴 설계
교체 및 다양한 작동 주기를 위한 탈착식 배럴 설계
스테인레스 스틸 손잡이 2개
2개의 G3/8 빠른-개폐식 물 유입구/배출구 포트
G1/2 콘센트 포트 1개
4. 상부 배럴
재료:SUS304L 스테인레스 스틸
10mm 두께의 강화 유리를 갖춘 2개의 Φ80mm 투시창
사이트 포트를 통해 작동 중 혼합 과정을 관찰할 수 있습니다.
DN80 신속-개방형 분말 공급 포트 1개
분말 공급 포트 재질:SUS304L
진공 연결용 DN8 3{1}}피스 볼 밸브 1개
상부 배럴 전면에 장착된 진공 압력 게이지
5. 혼합 시스템
두 개의 3차원-나선형 교반 패들이 행성 회전과 함께 작동하여 이중- 행성 혼합 동작을 생성합니다.
교반 패들 간극:3~6mm
패들-~-배럴 벽 간격:2~4mm
행성 회전 속도:0~50rpm, 무단계 조정
교반 패들 속도:0~100rpm, 무단계 조정
6. 모터 및 감속기
모터 출력:2.2kW, 4-극 가변 주파수 모터
모터 보호 등급:IP54
감속기:사이클로이드 바람개비 감속기
감소 비율:대략 24:1
서비스 요소:파=2.1
7. 교반 패들
재료:SUS304L 스테인레스 스틸
정밀성형으로 제작된 패들
거울-광택 표면, 80방
문장:FAG, 독일
8. 고속-분산 시스템
분산 샤프트 재질:SUS321 스테인레스 스틸
분산 디스크 직경:60mm
분산 디스크 재질:SUS304 스테인레스 스틸
분산 속도:0~6200rpm, 가변-주파수 속도 제어
분산 모터:2 × 2.2kW 가변-주파수 모터
9. 리프팅 시스템
나사 리프팅 메커니즘
웜기어 감속기 동력:0.37kW
리프팅 스트로크:380mm
10. 진공 시스템
볼 밸브가 있는 진공 액체 완충 탱크
완충탱크 하단의 배수구
버퍼 탱크와 진공 펌프 사이의 금속 호스 연결
동적 씰:GB-103 기계적 밀봉
정적 씰:고온 섹션용 FPM O-링- 및 저온 섹션용 NBR O{2}}링{3}}
혼합시 진공운전 가능
진공도:-0.098 MPa 이하
상부 배럴에 장착된 진공 압력 게이지
진공 연결:G3/8 볼 밸브
기계 컬럼에 설치된 진공 완충 장치
11. 전기 제어 시스템
푸시-버튼 컨트롤
저-전압 전기 부품:친트
인버터:현대적인 컨트롤
유도 스위치:구성에 따라 Schneider 또는 Omron
12. 온도 측정
금속 열전대
재료 온도 범위:0~200도
혼합 배럴 바닥에 위치하며 재료와 직접 접촉하는 온도 센서
온도 측정 오류:±1도
13. 외모 요구 사항
JBIT7669-2004 플라스틱 혼합 장비 요구 사항에 따라 설계되었습니다.
페인트 표면은 균일하고 매끄러우며 색상과 광택이 일관되어야 합니다.
코팅은 주름, 벗겨짐, 도료 누출, 흐름자국, 기포 등이 없이 접착력과 탄력성이 좋아야 합니다.
페인트 요구 사항은 HG/T3228-2001도 참조하십시오.
14. 안전시스템
주파수 변환기와 이동 제한 스위치는 배럴의 리프팅 위치를 제어하는 데 사용됩니다.
배럴이 올라가는 동안에는 혼합 및 분산 시스템을 시작할 수 없습니다.
혼합 시스템이 작동 중일 때는 배럴을 내릴 수 없으며 혼합 배럴을 열 수 없습니다.
15. 일반사양
| 매개변수 | 사양 |
|---|---|
| 총 기계 출력 | 4.75kW |
| 전체 치수 | 1150×780×1500mm |
| 작동 전압 | 380 V |
| 빈도 | 50Hz |
| 장비 무게 | 약. 580kg |
적용사례
슬러리 혼합 시스템은 다음 용도로 사용됩니다.
● 배터리 소재 개발
● 전극 슬러리 제제 테스트
● 소량 배치 슬러리 준비
● 실험실 혼합 실험
● 파일럿 규모의 프로세스 테스트
협력회사
FAQ
슬러리 혼합 시스템의 유효 작업량은 얼마입니까?
YC-10L은 14L 용기 설계 용량과 10L 유효 작업 용량을 갖추고 있습니다.
어떤 혼합 속도를 사용할 수 있나요?
유성 회전 속도는 0~50rpm입니다. 교반 패들 속도는 0~100rpm입니다. 둘 다 무단계로 조절 가능합니다.
최대 분산 속도는 얼마입니까?
고속 분산 시스템은 최대 6200rpm에서 작동하며 60mm 분산 디스크를 사용합니다.
믹서가 진공 상태에서 작동할 수 있습니까?
예. 믹서는 -0.098MPa 이하의 진공 상태에서 작동할 수 있습니다. 진공 버퍼 탱크와 압력 게이지가 포함되어 있습니다.
혼합 배럴을 가열하거나 냉각할 수 있습니까?
예. 이중벽 배럴은 가열 또는 냉각을 위해 순환수 시스템에 연결될 수 있습니다. 재료 온도 측정은 0도에서 200도까지 가능합니다.
재료 접촉면에는 어떤 재료가 사용됩니까?
혼합 배럴과 교반 패들은 SUS304L 스테인레스 스틸로 만들어졌습니다. 분산 샤프트는 SUS321 스테인레스 스틸입니다. 혼합 배럴의 내부 벽은 80방으로 마감 처리되어 있습니다.
작업자가 혼합 과정을 관찰할 수 있습니까?
예. 상부 배럴에는 10mm 강화유리가 포함된 Φ80mm 투시창 2개가 설치되어 있습니다.
어떤 안전 기능이 포함되어 있나요?
리프팅 시스템과 혼합 시스템은 주파수 변환기와 이동 제한 스위치를 통해 연동됩니다. 배럴이 올라가는 동안 혼합 및 분산 시스템을 시작할 수 없으며 기계가 작동하는 동안 배럴을 내리거나 열 수 없습니다.
